CasCADos 26
CASCADOS 26 - die wichtigsten Neuerungen auf einen Blick.
- CASCADOS AI - Photorealistik in unter 15 Sekunden
- Drei 3D-Werkzeuge - Schnitt, Foto-Composite, Map
- GEG-Modul - Heizlast als Raumparameter
- IFC-Schnittstelle - über 20 Verbesserungen
- HighSpeed-Modus & Stammdaten-Explorer
- Über 50 weitere Korrekturen und Stabilitäts-Verbesserungen
CASCADOS AI
Vom CAD-Modell zur fotorealistischen Visualisierung in unter 15-Sekunden.
CASCADOS AI ist das neue Visualisierungsmodul in CASCADOS-26. Das 3D-Modell wird auf Knopfdruck in eine photorealistische Visualisierung übersetzt - typischerweise in unter 15-Sekunden, mit einer Auflösung bis 4K. Eine fest verankerte Schutz-Klausel im KI-Prompt sorgt dafür, dass Stimmung, Licht und Materialien interpretiert werden - die Gebäudegeometrie bleibt unverändert.
- 38+ Stilvorlagen ab Werk - Tageslicht, Sonnenuntergang, Regen, Winter, EFH bayerisch, Klinker-Reihenhaus, Bürogebäude, Aquarell, Skizze u.-v.-m.
- 4K-Rendering typischerweise unter 15-Sekunden pro Bild - eigene Prompts anlegen, durchsuchen, exportieren.
- Web-Viewer - Modell direkt an Bauherren oder Partner versenden.
CASCADOS AI nutzt die Google-Gemini-API (Nano Banana). Der API-Key wird vom Anwender bereitgestellt und bleibt ausschließlich lokal gespeichert. Die 3D-Modelldaten verlassen den Computer nicht.
Drei eigenständige 3D-Werkzeuge
Schnitt, Composite und Map ergänzen CASCADOS AI um drei Werkzeuge, die jeweils ein eigenes Planungsproblem lösen - und sich beliebig miteinander kombinieren lassen.

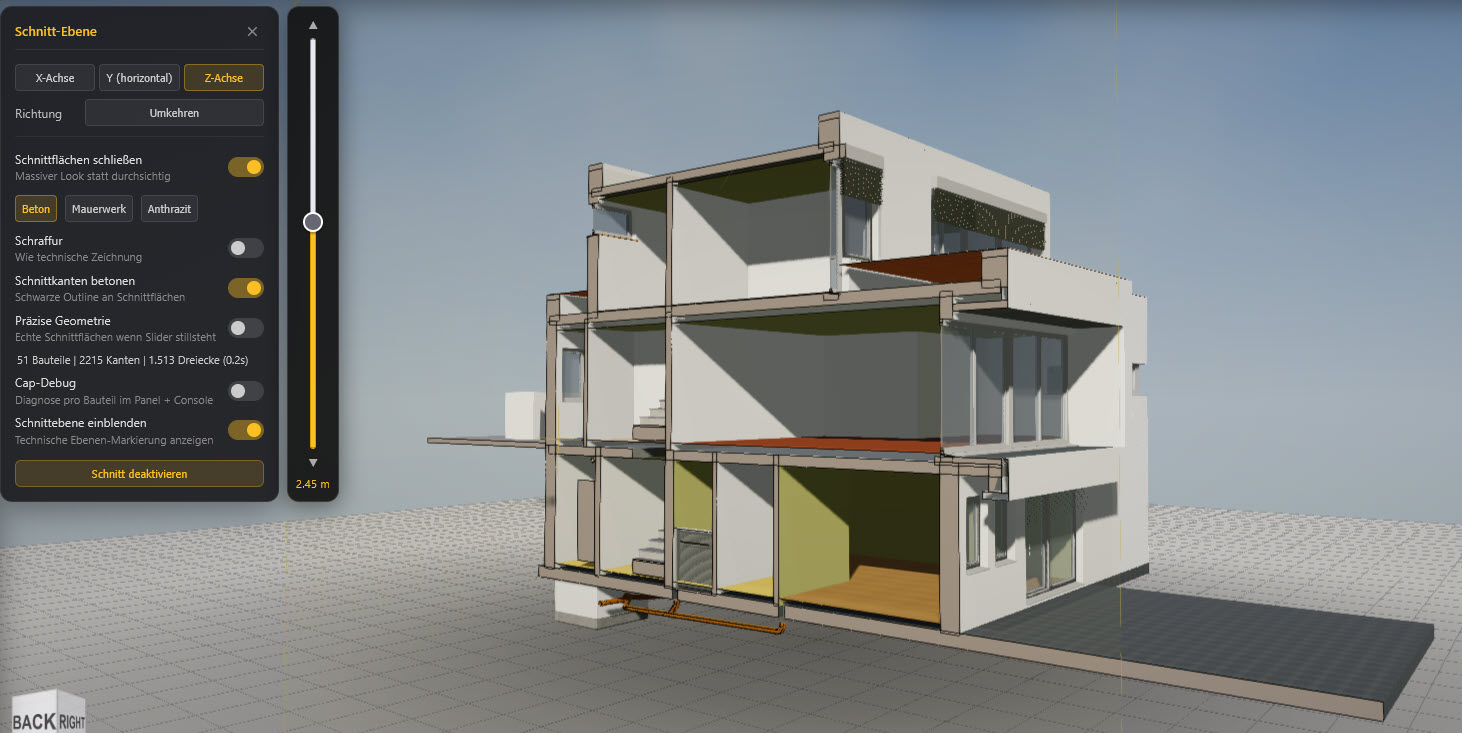

01 · SCHNITT
Schnitte mit Substanz - keine durchsichtigen Wände mehr.
Echte Cap-Berechnung, Materialschraffuren (Beton, Mauerwerk, Anthrazit) und schwarze Konturlinien für CAD-Optik. Ein Klick auf „Plan-Schnitt" legt den Schnitt automatisch auf 75-% der Geschosshöhe.
02 · FOTO-COMPOSITE
Geplante Gebäude im echten Foto - perspektivisch korrekt.
3D-Modell perspektivisch korrekt in vorhandene Stadt- oder Straßenfotos einsetzen. Brennweite, Position, Rotation und Maßstab per Slider oder automatischer Vanishing-Point-Kalibrierung. Ideal für Bauantrag und Bürgerbeteiligung.

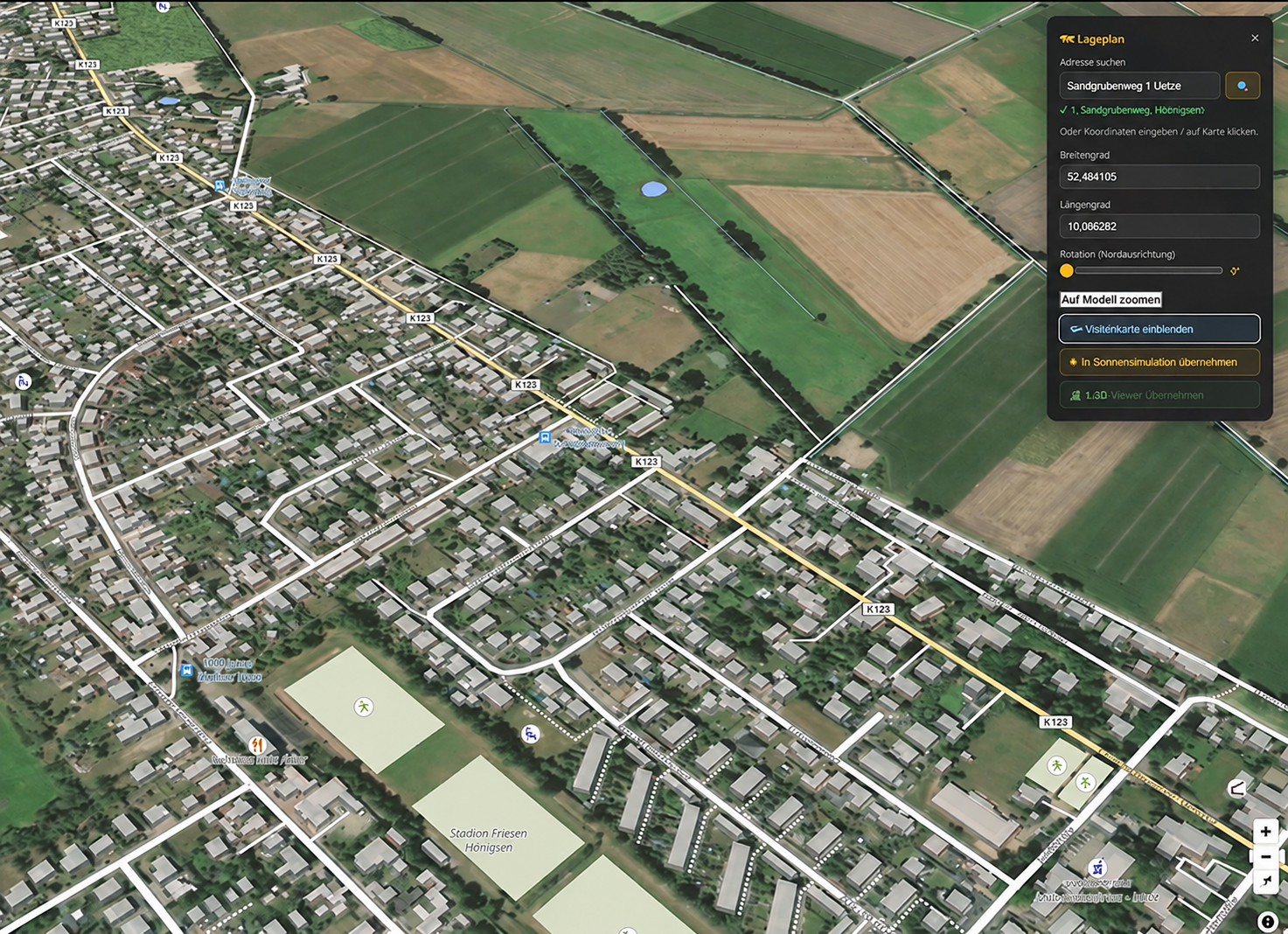

03 · MAP-MODUL
Lageplan mit echten Karten - direkt im Viewer.
Vollwertige Karten-Engine mit ESRI-Satellitenbildern und OpenStreetMap-Vektordaten. Adresssuche führt zur Bauparzelle, Modell per Drag-and-Drop positionieren, Karte um bis zu 60° neigen.
GEG-Modul V26 - Heizlast neu im Funktionsumfang
Das GEG-Modul ist seit vielen Jahren als optionales Zusatzmodul für CASCADOS verfügbar. Die folgenden Funktionen sind Erweiterungen ab Version-26.
- Heizlast als Raumparameter - direkt im GEG-Dialog erfassbar, fließt in Berechnung und Flächen-Reports.
- Belüftungsbereiche - unabhängig von der Raumstruktur definierbar, relevant für offene Wohnkonzepte und Atrien.
- 2D-Darstellung im GEG-Modus - Bauteilbeschriftungen, Zonen und Schnittlinien parallel zur energetischen Bewertung sichtbar.
- COM-Schnittstelle erweitert - Heizlasten automatisiert setz- und lesbar, EnEV/ECAD-Anbindung angepasst.
BIM & IFC - über 20 Verbesserungen

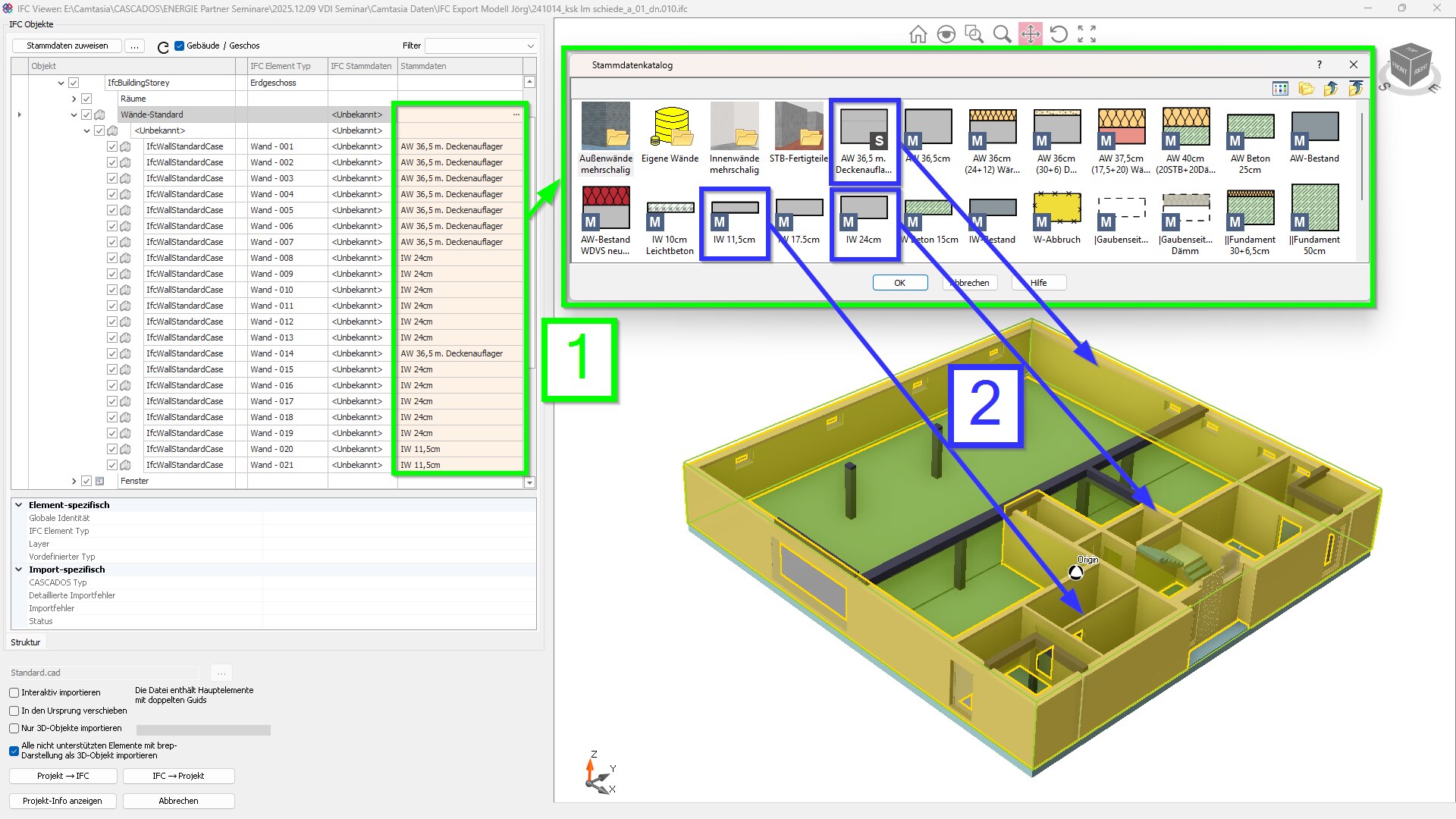

Schwerpunkte der V26-Überarbeitung sind Zuverlässigkeit, Performance und IFC4-Kompatibilität. Der neue IFC-Explorer erlaubt manuelle Zuweisungen für nicht eindeutig klassifizierte Objekte beim Import - auch suboptimal exportierte IFC-Dateien werden so zu sauber strukturierten CASCADOS-Projekten.
Import
- Fensteröffnungen zuverlässig in Wänden erzeugt
- Mehrschichtige Deckenplatten als native Objekte
- Neuer IFC-Explorer mit Zuweisungsmöglichkeiten
- Tür-/Fensterpositionen und -orientierungen korrigiert
- Deutlich schnellerer Import bei großen Dateien
Export
- Wand-Dach-Verschneidungen und Dachgeometrie korrigiert
- IFC4-Export deutlich verbessert
- Polygone und Dachfenster werden mitexportiert
- Doppelte GUIDs eliminiert
- Fehlermeldungen präzisiert
Schneller arbeiten, präziser bedienen
HighSpeed-Modus
Schaltet Beschriftungen, Bemaßungen und Texte auf Knopfdruck ab - Pan und Zoom werden auch bei großen Projekten wieder flüssig. Alle Inhalte bleiben erhalten und sind nach Verlassen sofort wieder sichtbar.
Stammdaten-Explorer
Zentrale Verwaltung von Bauteilen, U-Werten und Materialien. U-Werte aller Bauteilgruppen werden persistent gespeichert und stehen projektübergreifend zur Verfügung.

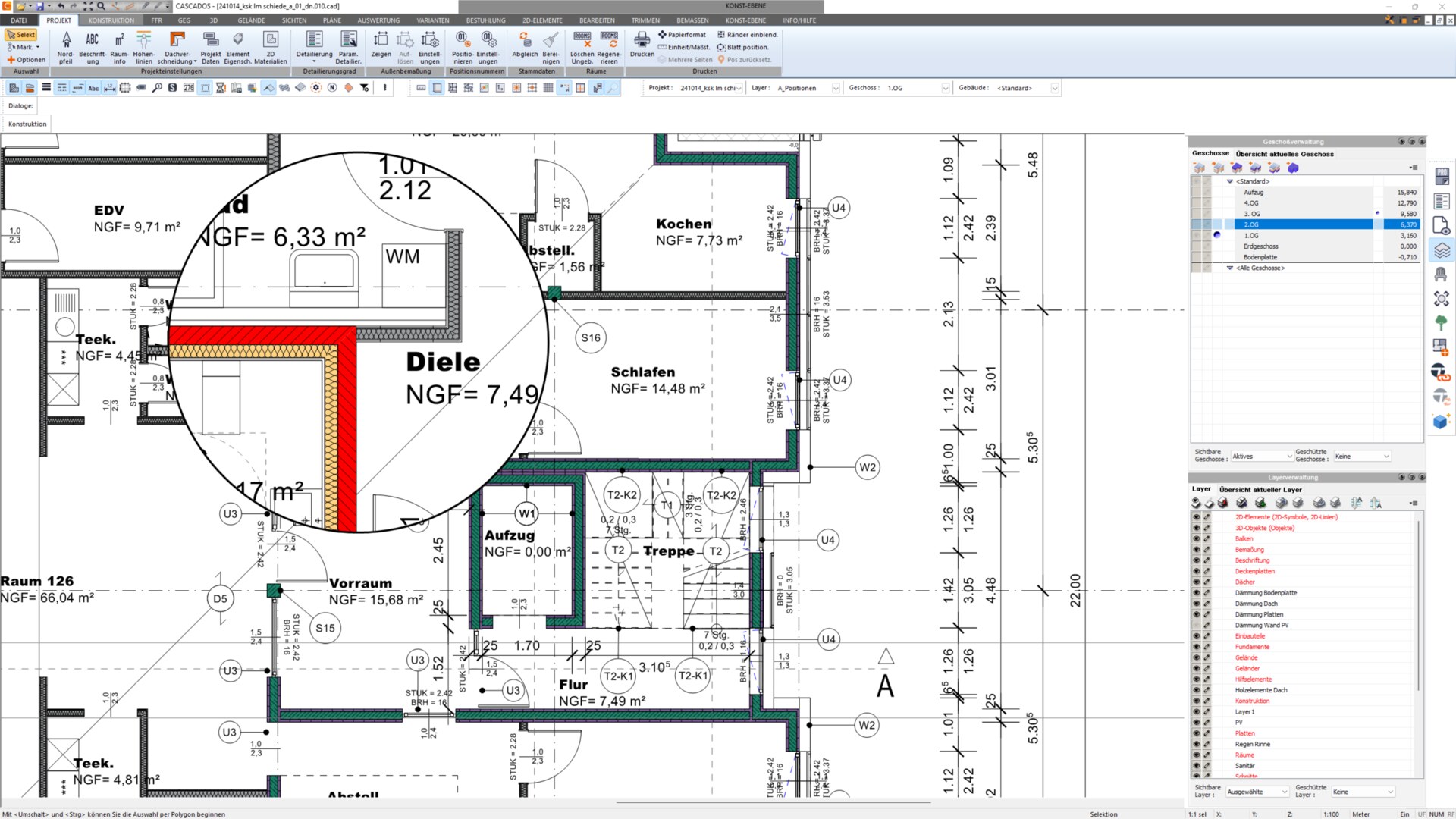

Lupen-Funktion (F9)
Vergrößert einen Bildausschnitt um den Cursor, ohne den globalen Zoom-Faktor zu verändern. Sinnvoll für Fangoperationen in dicht beschrifteten Plänen und für präzises Setzen von Bemaßungspunkten.
Selektionsfarben einstellbar
Markierungs- und Hervorhebungsfarbe frei wählbar - hilfreich bei farblich vorbelegten Layern, Büros mit eigenem Farbschema und bei Sehbeeinträchtigungen.
Weitere Verbesserungen in Version 26
Konstruktion
- Treppe mit Austrittsstufe
- Gelände schneidet Gebäude-Öffnung
- Dachlinien jetzt schnappbar
- Holzkonstruktion: Latten parametrisch
- Wände - Niveau mit Decken-Trim
- Decken - Niveau nach Lage wählbar
Bedienung
- Pfeiltasten-Schrittweite frei wählbar
- PDF-Import mit Seitenauswahl
- Geschossmanager: Gebäude verschiebbar
- Projektwechsel aus der Toolbar
- Datumsformat für Autotexte
- ScanWizard: bessere Fangerkennung
Bemaßung & Plan
- Höhenkoten zeigen tatsächliche Höhe
- NHN-Bezeichnung änderbar
- Polylinien-Beschriftung mit Präfix
- Schnittlinien unterbrochen darstellbar
- Skalierung mit Punktfang in einem Schritt
- Achsraster mit Strichstärken
Weitere Informationen mit Bestellmöglichkieten finden Sie hier: CasCADos 26
CasCADos
CasCADos vereint CAD und BIM in ein umfassenderes und effizienteres Werkzeug für den Bau- und Planungsprozess. Der Planer bedient nur noch ein einziges CAD-Programm und erledigt alle Aufgaben – ob Entwurf, Bauantrag, Ausführung, Lageplan oder Detailplanung – unter einer komfortabel zu bedienenden Oberfläche.
Leistungsmerkmale
- BIM 3D - CAD Komplettversion
- Import- und Export von IFC-Dateien (BIM)
- DWG/DXF Import und Export mit kompletter Layerübernahme
- PDF-Dateien importieren, als Bild- oder Vektordatei
- 3D und 2D in einem Programm
- einfache und übersichtiche Plan- und Layoutgestaltung
- Dachflächen können verschnitten werden
- unterschiedliche Wandhöhen und Wandfußpunkte innerhalb eies Geschosses möglich
- Umfangreiche Bibliotheken
- Geländemodul
- u.v.m.
Upgrade von ArCon-Professional ab € 990,00 zzgl. MWSt.
