ViCADo 2020

Neu in ViCADo.arc 2020:

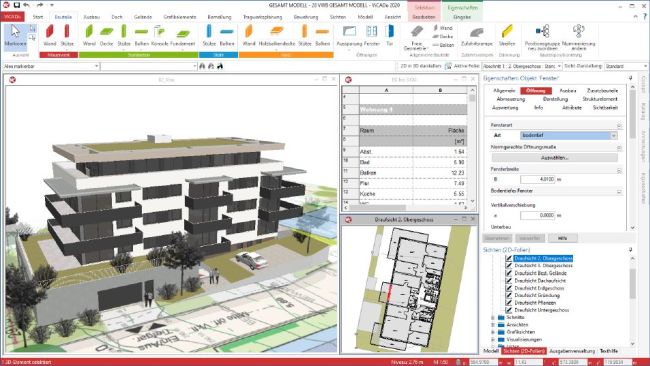

Neugestaltung der Eigenschaften

Eines der markantesten neuen Merkmale in ViCADo.arc 2020 ist die Neugestaltung der
Objekt- und Sicht-Eigenschaften. Diese werden über das Fenster „Eigenschaften“, welches
im Standardfall auf der rechten Seite anheftet ist, erreicht. Als Ergänzung und weitere
Unterstützung werden für Eigenschaften das Fenster „Texthilfe“ und das Kontextregister
„Eingabe“ angeboten.

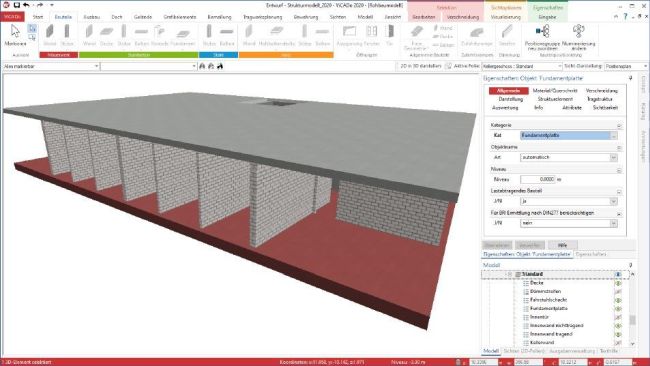

Änderungen sofort im Blick
Wichtigster Vorteil ist der schnelle Zugriff auf alle Eigenschaften mit direkter Änderungs-
möglichkeit für alle selektierten Objekte. Wird z.B. eine Wand selektiert, werden ihre Ei-
genschaften angezeigt, können kontrolliert und ggf. geändert werden. Mit einem Klick auf
„Übernehmen“ fügen sich alle Änderungen am Objekt in das Modell ein. Somit entfällt der
Rechtsklick für das Kontextmenü und das Öffnen des bisherigen Eigenschaften-Dialoges.

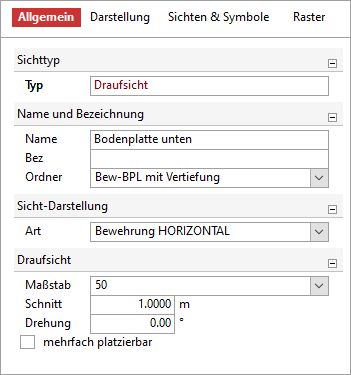

Gleiches gilt auch für die Sicht-Eigenschaften. Sobald
kein Objekt markiert ist, werden im Fenster „Eigen-
schaften“ die Sicht-Eigenschaften der aktiven Sicht
angezeigt. Für eine Änderung, z.B. am Maßstab oder
bei der Darstellung der verdecken Kanten, braucht kein
Kontextmenü und kein Dialog mehr geöffnet werden.

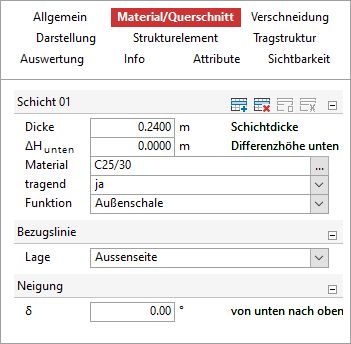

Einheitliches Erscheinungsbild
Mit der Umgestaltung der Eigenschaften erscheinen alle
Optionen in einem einheitlichen Erscheinungsbild. Über
alle Wertstoffe und Bauteiltypen hinweg erfolgende die
zentralen Eingaben z.B. zum Material und Querschnitt
immer an derselben Stelle, im Kapitel „Material/Quer-
schnitt“, und immer in derselben Art und Weise. Glei-
ches gilt z.B. auch für die Gestaltung von 2D-Objekten.
Wird eine Füllung oder ein Rahmen benötigt, erfolgt dies
immer einheitlich mit denselben Fragen und Optionen.



Auf das Wesentliche reduziert
Der Umfang der Eingaben im Eigenschaftenfenster re-
agiert dynamisch auf bereits vorhandene Eingaben. Z.B.
bei einem Stahlbeton-Unterzug würden beim Wechsel
von einem konstanten zu einem konischen Querschnitt
weitere Eingabefelder hinzugefügt werden. Im Um-
kehrschluss entfallen je nach Option auch überflüssige
Eingaben. Dieses Verhalten dient der Übersichtlichkeit.



Multiselektion
Dank der neu gestalteten Eigenschaften spielt es für die Darstellung keine Rolle mehr, ob
ein Bauteil oder viele Bauteile selektiert werden. In den Eigenschaften erfolgt immer eine
einheitliche Darstellung und Gliederung der Fragen und Kapitel.



Werden mehrere Objekte selektiert hängt der Umfang der Darstellung von den Objekt-
typen ab. Handelt es sich um Objekte desselben Typs, wird der komplette Umfang der
Eigenschaften dargestellt. Unterscheiden sich die Eingaben, wurden z.B. Wände mit un-
terschiedlicher Wanddicke markiert, wird in dieser Eingabe der Text „ungleich“ angezeigt.
Wird dieser überschrieben erhalten alle Objekte den neu eingetragenen Wert. Unterschei-
den sich die selektierten Objekte von ihrem Typ, werden nur die einheitlich vorhandenen
Kapitel und deren Fragen angeboten.

Gliederung in Kapitel und Fragen

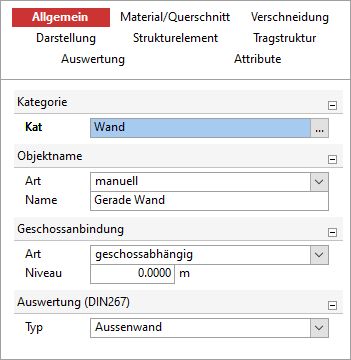

Die Eigenschaften werden einheitlich in Kapitel und Fra-
gen gegliedert. Je nach selektiertem Objekt- oder Sicht-
Typ wird eine unterschiedliche Anzahl von Kapiteln an-
geboten. Diese folgen jedoch immer einem einheitlichen
Konzept. Die Kapitel erscheinen am oberen Rand der
Eigenschaften. Hierbei handelt es sich zum einen um
standardisierte Kapitel, wie z.B. „Allgemein“ oder „Dar-
stellung“, die bei allen Objekten einheitlich vorhanden
sind oder um individuelle Kapitel, wie z.B. „Zusatzbau-
teile“, die nur bei Öffnungen oder wie „Material/Quer-
schnitt“, die nur bei Bauteilen vorhanden sind.



In den verschiedenen Kapiteln werden die Eigenschaften weiter in Fragen gegliedert. Op-
tisch erhalten die Titelzeilen der Fragen eine graue Hintergrundfärbung. Über das „+/-“
Symbol können Fragen geöffnet und geschlossen werden. Ein einheitliches schließen und
öffnen aller Fragen eines Kapitels ist über das Kontextregister oder das Kontextmenü des
Kapitels möglich. Diese Option schafft einen schnellen Überblick über alle Fragen. Innerhalb
der Fragen ermöglichen verschiedene Eingabevarianten die Bearbeitung der Eigenschaften.

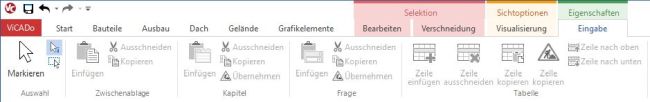

Kontextregister Eingabe
Mit den neu strukturierten Eigenschaften wird passend das Kontextregister „Eingabe“ an-
geboten. Es bietet alle Optionen an, die zur Steuerung der Eigenschaften genutzt werden
können. Dies betrifft z.B. die Tabellen in den Eigenschaften. Wenn Zeilen gelöscht oder
hinzugefügt werden sollen, geschieht das über spezielle Schaltflächen. Zusätzlich können
alle Fragen eins Kapitels mit einem Klick geöffnet oder geschlossen werden. Auch sind die
Möglichkeiten Kapitel oder Fragen zu kopieren hier mit Schaltflächen erreichbar.



Kapitel und Fragen kopieren
Dank der neuen Eigenschaften können die Inhalte einzelner Fragen oder kompletter Ka-
pitel kopiert und in andere Objekte übertragen werden. Neben der in ViCADo bekannten
„Pinsel-Funktion“ ist dies eine weitere Möglichkeit gezielt einzelne Informationen zwi-
schen Objekten auszutauschen.

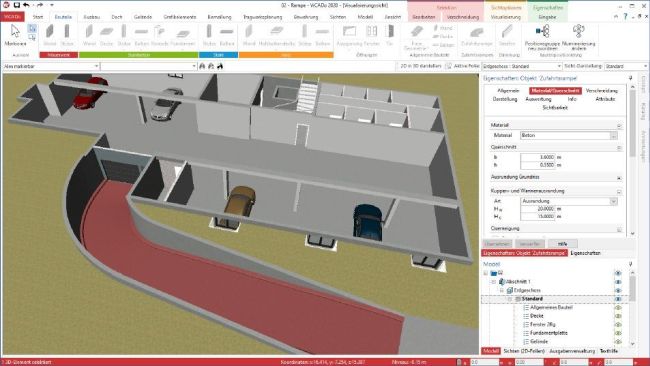

Neues Bauteil „Zufahrtsrampe“

Für die Modellierung von virtuellen Gebäudemodellen steht in ViCADo 2020, das neue
Bauteil „Zufahrtsrampe“ zur Verfügung. Über die gleichnamige Schaltfläche im Menü-
band-Register „Bauteile“ wird die Modellierung gestartet.



Die Modellierung erfolgt in einer Draufsicht. Das Bauteil verhält sich im Standardfall, ver-
gleichbar zu den Treppen-Bauteilen, geschossorientiert. Wahlweise kann dieser Bezug
auch durch eine manuell definierte Höhendifferenz ersetzt werden. Zusätzlich ermöglicht
die Auswahl eines Zielgeschosses die Anbindung des Bauteils an die Höhen zweier Ge-
schosse. Hierbei können auch Zwischengeschosse ausgewählt werden.

ViCADo unterstützt bei der Modellierung und beachtet die Regelungen der „EAR 05,
Empfehlungen für den ruhenden Verkehr“. Wahlweise können entlang der Fahrbahn Aus-
rundungen oder Abflachungen erzeugt werden. Der Querschnitt der Fahrbahn wird im
ersten Schritt konstant als Rechteck definiert. Wahlweise können Schrammborde an den
Rändern oder in der Mitte der Fahrbahn erzeugt werden.

Zusätzlich zur Neigung in Längsrichtung der Zufahrtsrampe kann die Fahrbahn auch eine
Querneigung erhalten.

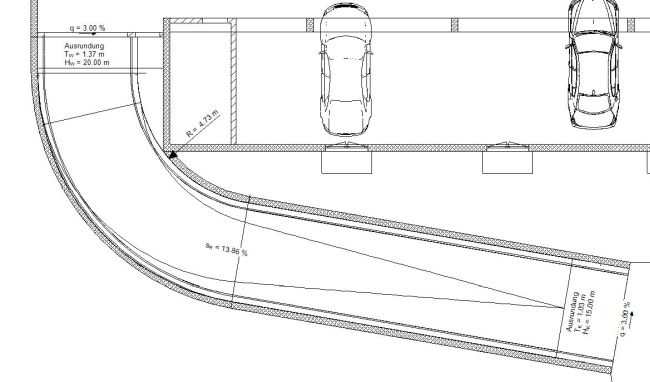

Alle Parameter werden über die Eigenschaften des Bauteils gesteuert. Die Ersatzdar-
stellung in den Draufsichten werden automatisiert, mit allen erforderlichen Informationen
zur Geometrie des Verlaufs der Zufahrtsrampe, beschriftet.



Durch die flexible Eingabe als Polygonzug können beliebige Zufahrtsrampen-Verläufe
erzeugt werden. Somit werden spiralförmige Zufahrtsrampen (Bild unten) genauso wie
eng an die räumlichen Gegebenheiten optimierte Verläufe (Bild oben) mit dem Bauteil
„Zufahrtsrampe“ in ViCADo realisiert.




Raytracing-Verfahren für Visualisierungen

Für die Ermittlung der Darstellung in den Visualisierungssichten wird in ViCADo.arc 2020
das Raytracing-Verfahren zusätzlich angeboten. Das Raytracing-Verfahren bietet Vorteile
und höhere Qualität für die folgenden Bereiche:

• Schattenberechnung
• Spiegelungen
• Transparenzen
• Kantenglättung
• Beleuchtung

Zusätzlich können in ViCADo.arc unter DirectX 12 mehr als 8 Lichtquellen und plasti-
zierende Texturen dargestellt werden. Für die Anwendbarkeit des Raytracing-Verfahrens
wird spezielle, leistungsfähige Hardware sowie DirectX 12 Unterstützung benötigt. Aktuell
unterstützen Nvidia-Grafikarten mit RTX-Plattform diese Erweiterung. DirectX 12 ist ab
Windows 10 verfügbar.

Über das Kontextregister „Visualisierung“ wird in der ersten Gruppe „Verfahren“ zwischen
den beiden verfügbaren Verfahren unterschieden:

• Rasterisierung (klassisches Verfahren in ViCADo.arc)
• Raytracing (ab ViCADo.arc 2020 verfügbar)




Darstellung in der Visualisierung

Visualisierungssichten zeigen eine räumliche Darstellung des virtuellen Gebäudemodells.
Diese Darstellungen sind eine ideale Kontrollmöglichkeit während der Modellierung.
Darüber hinaus stellen sie ideale Ergänzungen für die Planunterlagen, z.B. für komplexe
Modell situationen oder Detailpunkte, dar. Zusätzlich können Visualisierungssichten hel-
fen, der Bauherrenschaft einen leichteren Einblick in die Planung zu ermöglichen.



Texturierte Flächen mit Kanten

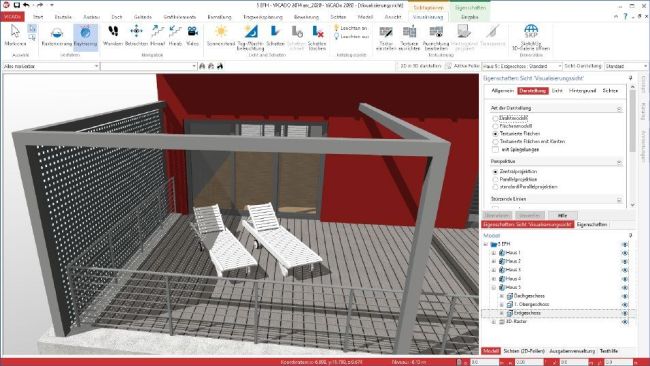

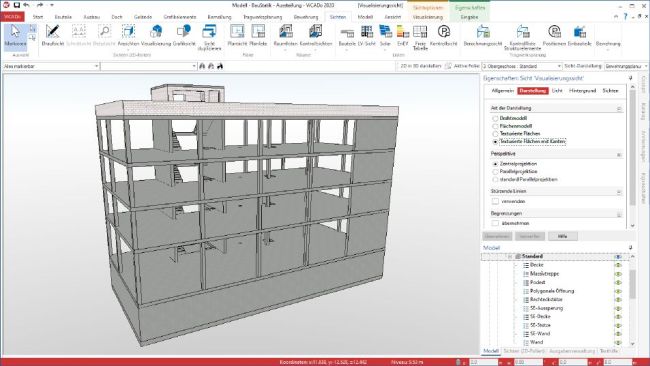

Über die Sicht-Eigenschaften, die direkt über das Fenster „Eigenschaften“ erreicht wird,
kann die Art der Darstellung in der Visualisierungssicht ausgewählt werden. Die Art
„Texturierte Flächen mit Kanten“ 1 erweitert in ViCADo.arc 2020 Darstellungsmöglich-
keiten. Mit dieser neuen Art können besonders technisch anmutende Darstellungen er-
reicht werden. Die klar erkennbaren Kanten helfen, z.B. bei auf das Tragwerk reduzierten
Darstellungen, die Übergänge zwischen den Bauteilen besser zu erkennen.

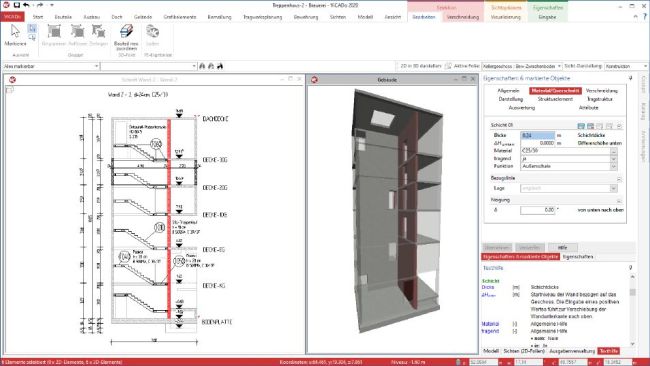

Geschlossene Schnittflächen

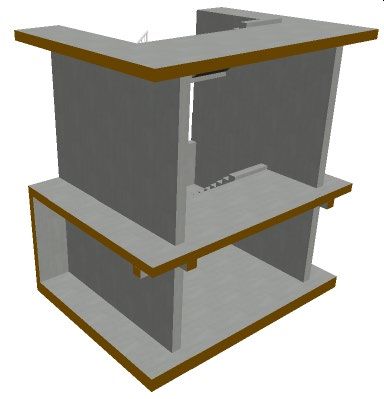

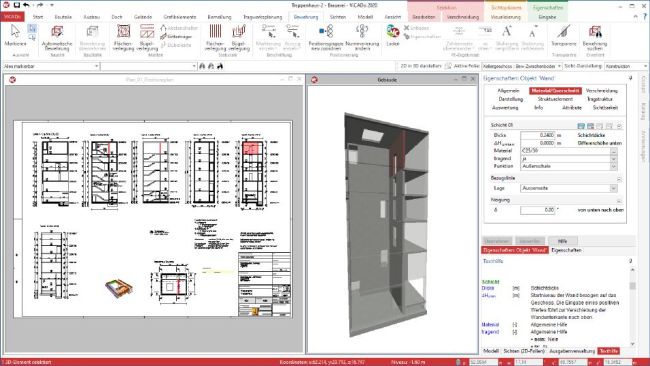

Wird in einer Visualisierungssicht, zur Begrenzung der
Darstellung des Gebäudeumfangs, Bezug auf eine
Schnitt- oder Detailsicht genommen, werden in ViCADo
2020 die geschnittenen Flächen geschlossen. Dies er-
gänzen Flächen verhindern den Blick in die Bauteile und
werten somit die Darstellungen wesentlich auf. Die Ab-
bildung links zeigt ein Teil des Treppenhauses. Die Dar-
stellung in der Visualisierung wurde in Bezug auf eine
Detailsicht, reduziert.




Sichtbezogene Steuerung der Bauteiltransparenz

In den Visualisierungssichten in ViCADo.arc können Bauteile transparent geschaltet wer-
den. Diese Option kann helfen, die Übersicht zu steigern. Welche Bauteile transparent
werden, wird in ViCADo.arc 2020, für jede Sicht unabhängig, in den sichtbezogenen
Positionseigenschaften gesteuert.

Durch die Verlagerung der Steuerung der Bauteiltransparenz in die sichtbezogenen
Positionseigenschaften, kann die Transparenz auch über die Darstellungsvarianten und
die Sicht-Darstellungen gesteuert werden.

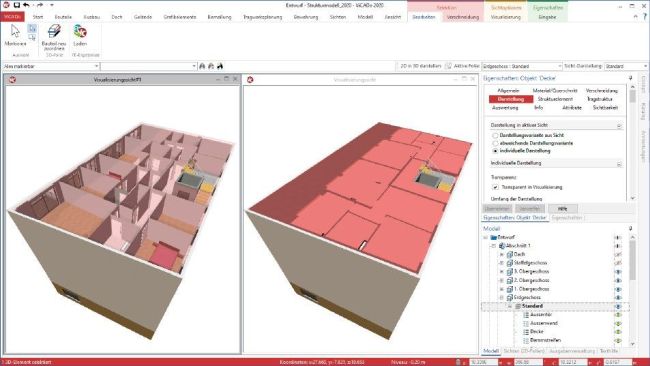

Die Steuerung der Transparenz je Visualisierungssicht eröffnet neue Möglichkeiten für die
Verwendung von Visualisierungen auf Plansichten. Es kann, je nach Verwendungszweck,
ein und dasselbe Bauteil einmal transparent und einmal nicht-transparent auf einem Plan
verwendet werden. Die vorangestellte Abbildung zeigt vergleichbare Visualisierungs-
sichten auf das virtuelle Gebäudemodell, wobei auf der linken Seite die Decke transparent
geschaltet wurde.


Kommunikation im BIM-Prozess mithilfe von BCF-Dateien

Mit dem BCF-Format (BIM Collaboration Format) steht für den BIM-Planungsprozess eine
offene Datenschnittstelle bereit, die eine bauteilbezogene Kommunikation zwischen den
Planungsbeteiligten ermöglicht. ViCADo.ing unterstützt diesen Weg des Informationsaus-
tausches über das Zusatzmodul ViCADo.bcf, welches den IFC-Datenaustausch ergänzt.

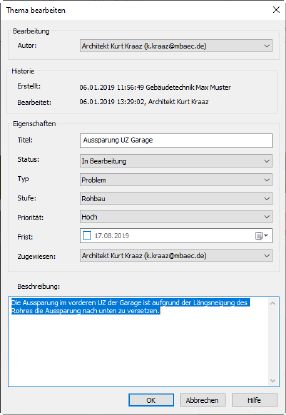

Der Informationsaustausch im BCF-Format läuft über eine zusätzliche BCF-Datei, die ne-
ben dem IFC-Modell in ViCADo importiert oder exportiert wird. Hierbei ermöglicht das
BCF-Format die Verwaltung einzelner Themen. Jeder Planungsbeteiligte ist in der Lage,
Themen zu erzeugen oder zu editieren sowie Kommentare zu den Themen einzutragen
oder Eigenschaften, wie z.B. den Status des Themas, zu verändern.

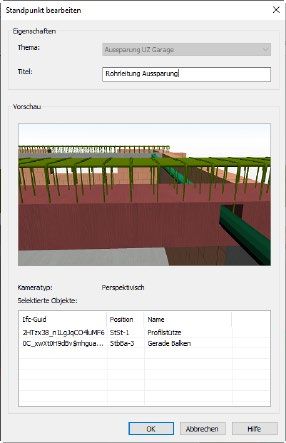

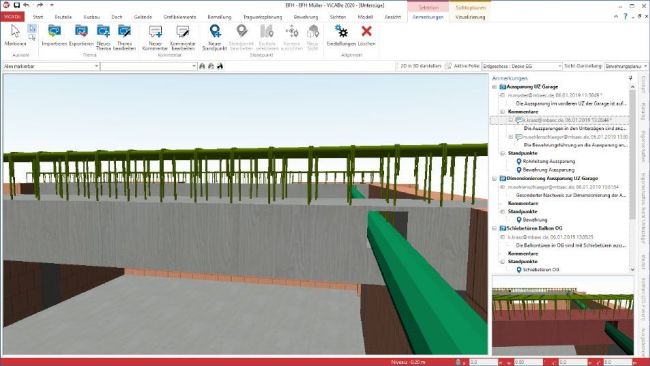

In ViCADo erfolgt die Kommunikation im BCF-Format über das neue Fenster „Anmerkun-
gen“, das auf der rechten Seite als „Flyout-Fenster“ angeboten wird. In diesem werden
die einzelnen Themen aufgelistet. Außerdem erscheint automatisch das Kontextregister
„Anmerkungen“, wenn das Fenster „Anmerkungen“ aktiv ist. Dieses bietet alle notwen-
digen Optionen, die zur Bearbeitung und Verwaltung benötigt werden.

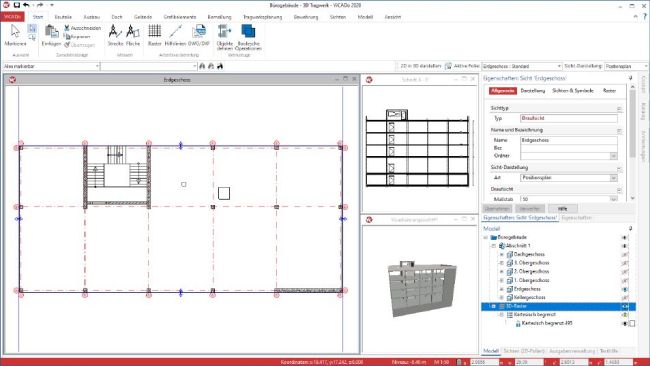

Raster im Fenster Modell

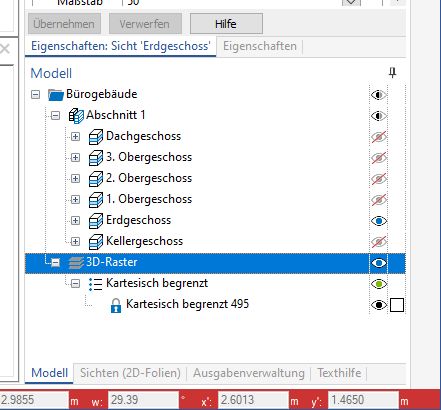

Die Raster-Objekte werden in ViCADo.arc 2020 im Fenster „Modell“ dargestellt. Am Ende
der Liste der Abschnitte und Geschosse wird der Knoten „3D-Raster“ 1 aufgeführt. Diese
Erweiterung schafft zwei wesentliche Erleichterungen: Steuerung der Sichtbarkeit sowie
Schutz gegen unbeabsichtigte Selektion oder Änderung.



Steuerung der Sichtbarkeit
Besonders wenn mehrere Raster für die Modellierung kombiniert eingesetzt werden, ist
die Auswahl, welches oder welche Raster zur Anzeige kommen, über das Fenster „Modell“
sehr schnell entschieden. Mit einem Klick auf das Auge-Symbol des jeweiligen Rasters,
wird dieses aktiviert oder deaktiviert.

Schreibschutz
Raster werden verwendet, um die Model-
lierung durch das Übernehmen von re-
gelmäßiger Geometrie zu erleichtern. Da
sich das Raster über große Bereiche des
Modells erstreckt und an Stellen auf den
Rasterlinien Bauteile und Objekte model-
liert wurden, könnten beim Selektieren
auch Situationen entstehen, in denen nicht
das gewünschte Objekt, sondern das Ras-
ter markiert wurde. Um dies zu vermeiden,
kann in ViCADo.arc 2020, wie jedes Bauteil,
auch jedes Raster mit einem Schreibschutz
ausgestattet werden. Dieser verhindert die
unplanmäßige Selektion und wird über das
Kontextmenü erreicht.

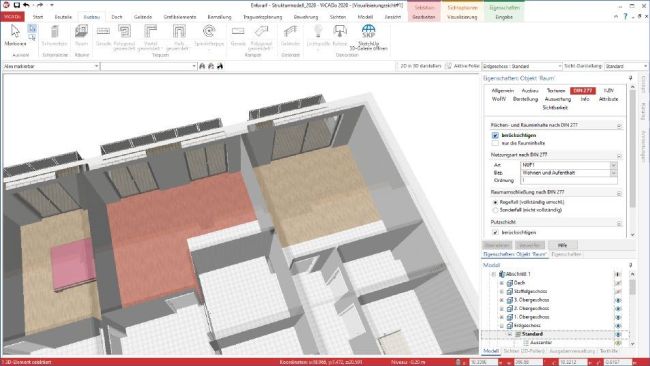

Auswertung nach DIN 277

Raumumschließung
Für die Berücksichtigung der Angaben zur Raumumschließung wird in ViCADo 2020 norm-
gerecht nach Regelfall bzw. Sonderfall unterschieden (Anpassung an DIN 277-1:2016-01).
Diese Einstellung ist über die Eigenschaften der Räume, je Raum, individuell steuerbar.



Flachgründungen
Flachgründungen (Fundamentplatten) können nun wahlweise für die BRI-Berechnung
berücksichtigt werden. Die entsprechende Option kann über die Eigenschaften, Kapitel
„Allgemein“ der Fundamentplatten, entsprechend eingestellt werden.




Sonstige Erweiterungen

Gelände
• Für Geländebereiche und Geländeaussparungen stehen nun für die
Objektbeschriftung Variablen der Flächen zur Verfügung.
• Höhenpunkte können ohne manuelle Niveauangabe in einem Gelände erzeugt
werden. Mit Option „Niveau ermitteln“ wird das Niveau beim Platzieren des
Höhenpunktes direkt an dieser Position aus dem Gelände ermittelt.
• Aus den Importdateien können nun zusätzlich vorhandene Spalten beim Import
berücksichtigt werden. Diese Texte werden als Attribute im Gelände gespeichert und
können für die ergänzende Beschriftung als Zusatztext der Höhenpunkte genutzt
werden (z.B. OK Revisionsschacht, Grenzstein 1 usw.)

Bemaßung, Texte und 2D-Grafik
• Raster können jetzt angebunden bemaßt werden.
• Neue Generation Textfonts (OpenType Font Variations) werden nun unterstützt.
Dies betrifft z.B. den Textfont „Bahnschrift“.
• Im Zuge der polygonalen Eingabe, z.B. von 2D-Linien oder Wandbauteilen, kann
nicht nur über das Kontextmenü, sondern auch mit der Leertaste zwischen den
Optionen „Linie“, „Tangente global“ und „Bogen, tangential“ gewechselt werden.

Bauteile
• Beim Ringbalken kann zusätzlich zur äußeren Dämmschicht auch eine Dämmschicht
auf der Innenseite erzeugt werden (z.B. LOHR-Ringbalken)

Listensichten
• Für die Fenster- und Türöffnungen stehen neue Listensichten zur Auswertung und
Dokumentation der Zusatzbauteile, wie z.B. der Stürze, der Fensterbänke oder der
Lichtschächte zur Verfügung.

Systemanforderungen der mb WorkSuite 2020
Die mb WorkSuite 2020 ist ein modernes Programmsystem, das ständig auf dem Stand der Technik gehalten wird, um ein Maximum an Leistung und Nutzen zu bieten. Dies gelingt nur durch die optimale Ausnutzung der Systemfunktionen aktueller Betriebssysteme.
Die mb WorkSuite 2020 unterstützt ausschließlich die nachfolgend aufgeführten Betriebssysteme.

Lieferumfang:
- diverse gedruckte Dokumentationen (Kurzeinweisung etc.)
- Lieferung der Software per Download
- optional Programm-DVD "mb WorkSuite 2020" zum Aufpreis von € 39,00 zzgl. MWSt.
- Lizenzdatei: per E-Mail
- vollständige Dokumentationen über die Online-Hilfe

Informationen zu Preisen und Bestellmöglichkeiten finden Sie hier: ViCADo

Änderungen und Irrtümer vorbehalten

ViCADo ist ein Produkt der
© mb AEC Software GmbH
