ArCon Eleco +2015

ArCon Eleco +2015 Professional - Nachfolgend einige Neuerungen gegenüber Version +2014:

Fenster über mehrere Geschosse

ArCon +2015 erleichtert das automatische Erstellen von Fenstern über mehrere Geschosse. Der Planer definiert im Ausgangsgeschoss ein Fenster, das höher als das betreffende Geschoss ist. ArCon übernimmt nun alle weiteren Schritte selbstständig.



Quelle: werz3d.de

Erstellen und Einlesen von Projektarchiven

Projektdaten können jetzt, für den internen Datenaustausch, zwischen mehreren Arbeitsplätzen bzw. mehreren Planungs-beteiligten, bequem und komplett, inklusive aller 3D-Objekte und Texturen, ausgetauscht werden. Ein nachträgliches Kopieren fehlender Dateien entfällt somit. Die Projekte werden nach dem Öffnen mit allen zugehörigen Elementen des ursprünglichen Arbeitsplatzes angezeigt.

 DXF-Import bis AutoCAD 2015 kompatibel

Um eine Planung auf Basis externer CAD-Daten aufzubauen, nutzt ArCon sog. Folien. Als mögliche Formate sind jetzt auch DXF- und DWG-Dateien bis AutoCAD 2015, sowie Dateien im Gauß-Krüger- bzw. UTM-Koordinatensystem einlesbar.

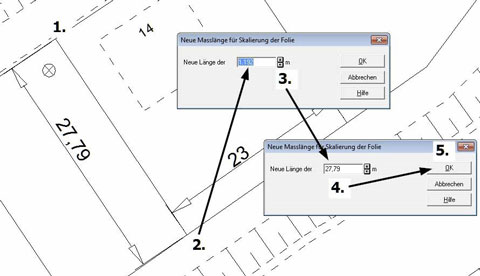

Folien skalieren über Abstand zwischen zwei bekannten Punkten

Beim Einlesen einer Folie muss diese in der Regel zunächst skaliert werden. Dies wird nun wesentlich vereinfacht. Der Planer muss nur den bekannten Abstand zweier Punkte eingeben, um den Skalierungsfaktor zu ermitteln.

Folien beschneiden

DXF/ DWG-Dateien können in Ihrer Ausdehnung sehr groß sein. ArCon bietet die Möglichkeit, den benötigten Bereich aus der Folie auszuschneiden ohne dabei die DXF/ DWG-Datei zu verändern.

Zusätzliche Erweiterungen:

• Wandanschläge für Türen definieren



• Änderungen des Linientyps von Wänden können nun automatisch auch auf alle Laibungen übertragen werden

• Schrifttyp und Schriftgröße für den Raumnamen separat einstellbar

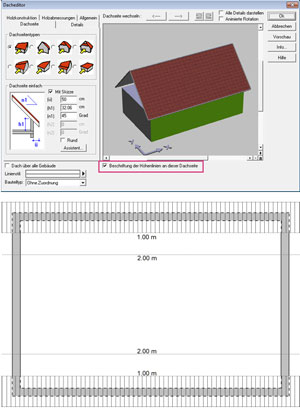

• Automatische Beschriftung von Dachhöhenlinien



• Einstellung von Linientyp/ Farbe der Laibung beim Bauteil Wandaussparung

• Erweiterung der Selektionsmöglichkeiten:
  Selektionsmechanismus: vollständig oder teilweise

• Erweiterung der automatischen Außenvermaßung für Österreich

• mba-Export: Schnittlinien für jedes Geschoss exportieren

• Linientyp / Farbe der Schnittsprunglinien versetzter Schnitte einstellbar

• Makros dauerhaft aus Projekt entfernen

• Schrifttyp/-größe für den Raumnamen separat einstellbar

• Storyboard im Programm ein- und ausschalten



Systemvoraussetzungen ArCon +2015:

• Prozessor: mindestens Intel® Core™ i3 oder vergleichbare Prozessoren
• Laufwerk: DVD
• Betriebssystem: mindestens Windows® 7 (kein Windows® RT)
• Microsoft® Word® Vollversion (keine Start-Edition) zur Dokumentenausgabe
• Arbeitsspeicher: mindestens 4 GB
• Freier Festplattenspeicher für ArCon: ca. 20 GB
• Grafikkarte: 32 Bit Farbtiefe bei einer Auflösung von 1280 x 800 Pixel, 3D-fähig
• DirectX/OpenGL 128 MB
• Schnittstellen: USB
